IPAD4 摔機觸控破裂維修記

二月 21st, 2013 ___[784 單篇瀏覽 ]__ 新竹店-文中

IPAD4於去年12月終於上市，
但上市的光芒完全被另一款IPAD MINI所掩蓋，
完全沒有IPAD前三款上市時那麼受人注目，
除了IPAD MINI小巧且更平價的關係外，
IPAD4的外觀及配備上幾乎與IPAD3大同小異，
完全引不起消費者新奇也是一大原因。
趁這個維修的機會，來看4與3內部構造有什麼差異?
.

.
IPAD的家族宿命就是觸控容易摔破，IPAD4當然也無法避免。

.
右下角破裂，據客戶說又是一個被小朋友摔到的案例。

.
IPAD4與IPAD3外觀上最大的不同就是尾插變的非常小。

.
拆開殘破不堪的觸控，拆法與IPAD3相似。

.
拆開後馬上發現home鍵背後多了一條排線。

.
排線從home鍵連回IPAD左下角後連接機板。

.
與IPAD3非常相似的觸控。

.
剛好手中還有未交機的IPAD23，三台放在一起比較。
IPAD右邊構造比較圖，由上往下順序為IPAD2、IPAD3、IPAD4。

.
IPAD上方的構造比較圖。

.
IPAD左邊的構造比較圖。

.
IPAD下方的構造比較圖。

.
從四張比較圖中可發現，IPAD3與4除了下方的尾插構造不同外，其餘皆大同小異。
改變的原因應該是為了讓home鍵作動不走尾插，改自己一條排線接機板。
這個改變的優點為可以減少因摔機造成home鍵與尾插脫離，因而home鍵失效問題。

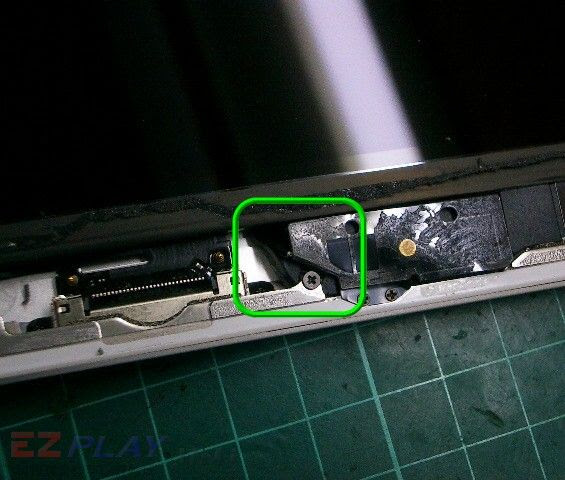

此照片即為IPAD4的尾插區放大照片。

.
更換新面板後IPAD4終於復活。

.
整台只有外框的一點點碰傷無法修復，其餘皆與新機沒有差別。

.
經過這次拆機比較後，可發現IPAD4幾乎只有處理器升級速度變快，
以及改良home因撞擊而失效可能這兩個項目。
.
以個人的看法，還真有一點點出來騙錢的感覺在…

飛川電通團隊-台南永康站

 手機維修iphone.ipad.ipod.samsung.HTC.SONY.nokia.moto泡水.摔機.當機.無響鈴.無收訊.無WIFI..無法充電.耗電異常.螢幕破碎.照相故障.震動失常.開機鍵.HOME鍵不靈敏.音量鍵故障.液晶故障.聽筒沒聲音.麥克風對方聽不到.等………….



專業現場維修.免費檢測….









◎店 址：台南市永康區新民街132號



◎聯絡時間
週一至週六中午12：00至晚上21：00
週日公休(泡水機急件請手機連絡)
◎公司電話：06-2433450
◎行動電話：0989-008227 (小帆)
◎LINE ID：hell5757



飛川電通(台南永康站)粉絲團及留言版

 https://www.facebook.com/len227

飛川電通(台南永康站)隨意窩部落格

 http://blog.xuite.net/asonphone119/twblog



飛川電通(台南永康站)痞客邦部落格

 http://asonphone119.pixnet.net/blog



[※Iphone新手教學&軟體介紹
http://www.ezplay.mobi
如果還有其他方面需要詳細了解的
可以到下面網址的留言板發問
專門在處理iphone電路維修的團隊
http://www.947iphone.com
ipad軟體改機及JB好處介紹
http://www.ipad-jb.org
iphone破解介紹 讓你更了解您的iphone
http://www.iphone-jb.org/
iphone/ipad軟硬體各方面服務也可以問這裡
http://www.quickapple.mobi
iphone/ipad保固外維修全國聯絡網
http://www.947.tw
http://www.nokia-fix.com (台灣NOKIA保固外速修中心)
http://www.htc-fix.com (台灣HTC保固外速修中心)
http://www.sonyericsson-fix.com (台灣Sony Ericson保固外速修中心)
http://www.fixipod.mobi (台灣ipod維修達人)
http://www.ezza7000.com.tw (飛川電通手機維修團隊)
[台灣iphone保固外維修團隊的FaceBook粉絲團]
http://facebook.947iphone.com
其他區域的客戶，如不在本店維修地區範圍
歡迎點選 http://www.947.tw/全國站點查詢



台南iphone維修/台南ipad維修/台南ipad 2維修/台南new ipad維修 /台南ipod touch維修 /台南samsung維修/台南HTC維修/台南nokia維修/台南sony維修/台南moto維修手機平板維修, 泡水, 受潮,不開機,觸控玻璃面板破裂,液晶螢幕破裂,摔機破裂,破解,越獄,改機,jb,解鎖,升級,降版,白蘋果,解各國電信鎖,官方解鎖.換全新電池, 聽筒無聲,麥克風無聲,話筒無聲,修理開機鍵、電源鍵、鎖屏鍵、休眠鍵壞了卡住沒反應不能按、Home鍵、返回鍵故障不靈敏...









ipad 2液晶顯示、螢幕LCD破裂，維修全記錄

ipad 2液晶顯示、螢幕LCD破裂，維修全記錄



儘管市場上非蘋果陣營的pad（平板電腦）

一大堆，但除了蘋果之外，其它的產品加起來
也比不上ipad 2。廠商個個灰頭土臉，關掉
產品線或合併的比比皆是，除了華碩的變形金剛
、三星的Galaxy Tab等少數還在頑強抵抗外
其它的品牌能撐多久？也只有天知道！ipad 2
 雖然好玩、好用，但是它卻是朵嬌貴的牡丹
用戶、玩家、小孩稍一不慎，就會使這朵牡丹

面目全非。一旦面目全非，牡丹也和路邊的日日春沒什麼兩樣了！
.
.
.
9.7吋的大隻佬ipad 2，重量613g，比一斤的豬肉還重
一隻手是無法完全掌握的
難怪摔機災情，從上市開始就沒有少過
除了面板易破，ipad 2長方形的四個角落
也會因摔下了的角度不同，而有不同程度的變形
.

因為ipad 2的外殼所使用的是剛性材料，缺乏彈性
所以一旦受損，是無法將它’喬’回原來的位置
否則，邊框會局部斷裂、脫落

要取下面板上的碎玻璃，要特別小心
否則它會像 葛優、姜文所演的《我的子彈會轉彎》
一樣－－ 亂飛
所以維修工程師，必須配戴安全眼鏡
至於投保眼睛意外險，是一定要滴！
.

此外，手指頭也要注意
因為面板所用的膠，是超級無敵的它嘛黏
一不小心碰到手指，就會讓皮肉輸血
即使是手腳俐落的老手，也會有失手見紅的可能

至於新手或沒經驗的人，就別冒這個險了
花個錢，將風險丟給有經驗的工程師吧！


「只有這樣嗎？我只要小心點就沒問題了
幹嘛要花這個錢！」
你或許會這樣認為
但是看到以下的狀況
你還會自己動手維修？
或將你的ipad 2交給沒什麼維修品牌的店家
來做臉部整形嗎？
.

拆下ipad 2的面板後，我們發現：

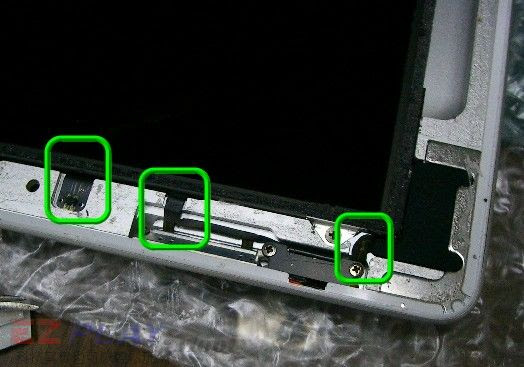

它的home鍵下方，有一條天線
在拆面板時，一不小心或力量用得不對
它就會斷掉
到時你的wifi網路就掛了
許多app將無法下載
網頁也就開空窗了
.

螢幕上方的3G天線（左、右各一條），也是很恐怖的地雷
右方這條已經被割壞了
徒弟惹的禍，只好由做師父的來更換收尾
賠了一條天線給客人
.


至於兩邊的地雷，也不可小看
一邊是開機排線
一邊是觸控排線
若你手癢，不妨試試拆解
不過，請「多準備幾張小朋友」！
.

通過重重險阻和陷阱
終於還給客人一張『全新的臉』
（別誤會，這絕不是人的臉，而是Ipad 2的）

最後，附帶一提
你知道要如何處理面板
才不會將面板下方的液晶和排線，割斷或燒掉嗎？
你不清楚？
那誰最清楚呢？

經過了以上的風險說明
你會將心愛的Ipad 2
交給標榜
「我最便宜」，還是「維修品牌」的商家
來動這個微形手術？
